این مطلب به ما کمک می‌کند که با مبانی الکترونیک و قطعات الکترونیکی که در مدارهای الکترونیکی استفاده می‌شوند، آشنا شویم و درباره‌ی آنها بحث و گفتگو کنیم. در پایان، منابع آموزشی نیز معرفی میشود که یادگیری این مطالب را آسان می‌کنند.
جریان متناوب (به انگلیسی: Alternating current)، که به اختصار AC نیز شناخته میشود، نوعی جریان الکتریکی است که بر خلاف جریان مستقیم که مقدار آن ثابت است، جهت و مقدار آن به صورت متناوب در حال تغییر است. در منحنی سبز رنگ، جریان متناوب نمایش داده شده است. برقی که به شرکت‌ها و منازل تحویل داده میشود نیز از نوع متناوب است.
جریان مستقیم (اختصاری DC) یا جریان یکسو، سادهترین نوع جریان الکتریکی است که در آن جهت یا علامت جریان با گذشت زمان تغییر نمیکند. در جریان مستقیم، اگر همچنان اندازه جریان نیز ثابت باقی بماند، آن جریان به عنوان جریان مستقیم خالص شناخته میشود.
شناخت و تست قطعات روی برد
در اندازه‌گیری ولتاژ، ما مولتی‌متر را به صورت موازی با مدار قرار می‌دهیم و مقدار ولتاژ را اندازه‌گیری می‌کنیم. اما برای اندازه‌گیری جریان، مولتی‌متر باید به صورت سری با مدار وصل شود. برای اندازه‌گیری جریان، مولتی‌متر را در رنج آمپر (به انگلیسی: Ampere) قرار می‌دهیم.
اگر جریان کمی می‌خواهیم اندازه‌گیری کنیم، پراب را به جای مولتی‌متر در محلی با نام “mA” (میلی آمپر) متصل می‌کنیم. اما اگر جریان خیلی زیادی داریم، پراب را به جای پراب با نام “A” (آمپر) وصل می‌کنیم.
برای اندازه‌گیری جریان در مدار، قطعه مورد نظر باید قطع شده و مولتی‌متر باید به جای این قطعی وصل شود. در غیر این صورت، اندازه‌گیری دقیق و معتبر نخواهد بود و ممکن است مولتی‌متر یا دستگاه خود مورد آسیب قرار گیرد.
اگر لامپ را به طور غیرمستقیم به مولتی‌متر وصل کنید و در نتیجه آمپرهایی که لامپ مصرف می‌کند را می‌خوانید، این به معنای اندازه‌گیری جریانی است که لامپ مصرف می‌کند، مانند 15 میلی آمپر که به صفحه نمایش مولتی‌متر می‌رسد.
این توضیحات به شما کمک می‌کند تا بهتر درک کنید که چگونه مولتی‌متر را برای اندازه‌گیری جریان و ولتاژ استفاده کنید در مدارهای الکترونیکی.
در اندازه‌گیری ولتاژ، مولتی‌متر را به صورت موازی با مدار قرار می‌دهیم و مقدار ولتاژ را اندازه‌گیری می‌کنیم. اما برای اندازه‌گیری جریان، مولتی‌متر باید به صورت سری با مدار وصل شود و در رنج آمپر مولتی‌متر قرار می‌گیرد.
اگر جریان کمی را می‌خواهید اندازه‌گیری کنید، پراب را به جای مولتی‌متر در سوکت مخصوص با نام “mA” (میلی آمپر) وصل کنید. اگر جریان بسیار زیادی دارید، پراب را به جای پراب با نام “A” (آمپر) وصل کنید.
برای اندازه‌گیری جریان در مدار، باید قطعه مورد نظر قطع شده و مولتی‌متر به جای این قطعی وصل شود. این کار اطمینان می‌دهد که اندازه‌گیری دقیق و معتبر انجام شود و همچنین از صحت عملکرد مولتی‌متر اطمینان حاصل شود.
اگر لامپ را به طور مستقیم به مولتی‌متر وصل کنید و مشاهده کنید که لامپ روشن میشود، این نشان می‌دهد که اتصالات صحیح است و مولتی‌متر به درستی جریان مصرفی را نمایش می‌دهد، مانند مقدار 15 میلی آمپر که در صفحه نمایش مولتی‌متر مشاهده می‌کنید.
به‌طور کلی، الکترونیک پایه و اساس بسیاری از فناوری‌های روز دنیا است، از کامپیوتر و موبایل گرفته تا تلویزیون، خودرو، و حتی لوازم خانگی. برای یادگیری الکترونیک، بهترین قدم این است که با مبانی الکترونیک آشنا شوید. این مبانی می‌تواند پایه‌ای برای درک بهتر دوره‌های پیشرفته‌تر باشد و ابزاری مهم برای فهم بهتر تکنولوژی‌های مدرن.
یکی از بهترین منابع برای شروع یادگیری، دوره‌های “نقره‌ای” مهندس بیرانودند میباشد که شما را با اصول و مفاهیم الکترونیک آشنا می‌کند. این دوره آموزشی جامع و کامل، شما را با موضوعات زیر آشنا خواهد کرد:
|
|
مقاومت

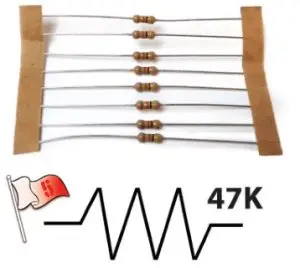

همان‌طور که از نامش پیداست، مقاومت به مدار مقاومت می‌بخشد و جریان الکتریکی را کاهش می‌دهد. مقاومت در مدار به صورت یک خط زیگزاگی با مقدار کنار آن نشان داده میشود.
علائم مختلف روی مقاومت نشان‌دهنده مقادیر مختلف مقاومت است. این مقادیر با واحد اهم اندازه‌گیری می‌شوند.
مقاومت‌ها همچنین دارای رتبه‌بندی‌های مختلفی بر اساس وات هستند. برای اکثر مدارهای ولتاژ پایین، مقاومت 1/4 وات معمولاً مناسب است.
مقادیر را باید از چپ به راست به سمت (معمولاً) نوار طلایی بخوانید. دو رنگ اول نشان‌دهنده مقدار مقاومت، رنگ سوم نشان‌دهنده ضریب، و رنگ چهارم (نوار طلا) نشان‌دهنده تلرانس یا دقت است. با مشاهده رنگ مقاومت میتوانید مقدار هر رنگ را مشخص کنید.
خازن
خازن قطعه‌ای است که برق را ذخیره می‌کند و در صورت افت برق، آن را در مدار تخلیه می‌کند. میتوانید آن را به عنوان یک مخزن ذخیره آب تصور کنید که در صورت وقوع خشکسالی آب را برای اطمینان از جریان مداوم آزاد می‌کند.
خازن‌ها برحسب فاراد اندازه‌گیری می‌شوند. مقادیری که معمولاً در اکثر خازن‌ها با آن روبه‌رو می‌شوید در واحد پیکوفراد (pF) نانوفاراد (nF) و میکروفاراد (uF) اندازه‌گیری میشود که در مجموعه پرچم این‌ها اغلب به جای یکدیگر استفاده می‌شوند.
رایج‌ترین انواع خازن‌ها خازن‌های سرامیکی هستند که شبیه عدس‌های کوچک با دو پایه هستند. همچنین خازن‌های الکترولیتی از رایج‌ترین انواع خازن‌ها هستند که بیشتر شبیه لوله‌های استوانه|ای کوچک با دو سر از پایین (یا گاهی هر انتهای آن) هستند.
خازن‌های عدسی غیرقطبی هستند، به این معنی که برق بدون توجه به نحوه قرار گرفتن آنها در مدار می تواند از آنها عبور کند. آنها معمولاً با کدی شماره‌ای مشخص می‌شوند که باید رمزگشایی شود. این نوع خازن‌ها معمولاً به صورت شماتیک به صورت دو خط موازی نشان داده می‌شوند.
دیود
اگ بخواهیم بگوییم دیود چیست؟ باید بگوییم (به انگلیسی Diode) قطعه‌ای الکترونیکی نیمه هادی است که دارای دو سر میباشد، کاربرد دیود به این صورت است که دیود‌ها جریان الکتریکی را از یک جهت به راحتی از خود عبور می‌دهند و در جهت دیگر در مقابل عبور جریان مقاومت بسیار زیادی دارند (جریان از آند وارد و از کاتد خارج میشود).
این خاصیت دیود که تنها در یک جهت جریان را از خود عبور می‌دهد، باعث شد تا در گذشته به آن دریچه یا یکسوساز هم گفته شود. دیود‌ها دارای انواع مختلف و بسته به نوع دیود کاربرد‌های متفاوتی نیز دارند. که در ادامه به این موضوع که کار دیود چیست بیشتر می‌پردازیم.
رایج‌ترین انواع خازن‌ها خازن‌های سرامیکی هستند که شبیه عدس‌های کوچک با دو پایه هستند. همچنین خازن‌های الکترولیتی از رایج‌ترین انواع خازن‌ها هستند که بیشتر شبیه لوله‌های استوانه|ای کوچک با دو سر از پایین (یا گاهی هر انتهای آن) هستند.
خازن‌های عدسی غیرقطبی هستند، به این معنی که برق بدون توجه به نحوه قرار گرفتن آنها در مدار می تواند از آنها عبور کند. آنها معمولاً با کدی شماره‌ای مشخص می‌شوند که باید رمزگشایی شود. این نوع خازن‌ها معمولاً به صورت شماتیک به صورت دو خط موازی نشان داده می‌شوند.
|
این سلسله آموزش های مبانی الکترونیک میباشد که مخصوص عاشقان الکترونیک !
این رو بهش میگن خازن برای اندازه‌گیری خازن رو میخونن! اینجا چهارصد و شصت و هشت میکروفاراد حالا بیا اندازه‌گیری کنیم با استفاده از مولتی متر. اون روی خازن قرار میدیم اینم می‌کنیم سر جای قبلی خودش قرار میدیم بریم سر وقت خازن این علامتی که اینجاست روی بدنه خازن مشخصه – علامت منفیشه حالا مقداری که توی صفحه‌نمایشی باید نزدیک اون شصت و هشت میکرو فرای باشه که میگه شصت و سه یه مقداری کم و زیاد باشه قابل قبوله ما بهش میگیم تلورانس این است وقتی بخوایم اون رو بیشتر بشناسیم چی کار می‌کنه باید بدونیم که این یک ذخیره کننده ولتاژ یا جریانه درست مثل این این باتری.
رله

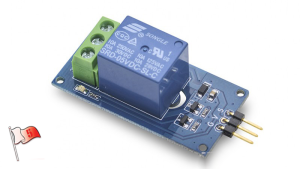

رله یک قطعه الکترومکانیکی است که کاربرد آن در مدارات الکتریکی مانند یک کلید ساده می باشد با این تفاوت که برخلاف کلید که برای باز و بسته شدن آن باید به صورت دستی عمل کرد در رله باز و بسته شدن بوسیله جریان الکتریکی انجام می شود.
استفاده از رله این امکان را به ما می دهدکه بتوانیم دو بخش مجزاییک سیستم را که دارای دو منبع ولتاژ مختلف هستند، از هم جدا کنیم. به عنوان مثال با این قطعه میتوانیم یک موتور الکتریکی ۲۲۰ ولت را به وسیله میکرو کنترلر که دارای ولتاژ ۵ ولت است بدون هرگونه اتصال فیزیکی بین آنها راه اندازی کنیم.

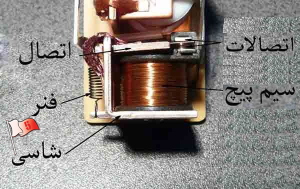

رله از سه بخش سیم پیچ، فنر و کنتاکت ها تشکیل شده است. وقتی جریان در سیم پیچ جاری می شود یک میدان مغناطیسی در اطراف سیم پیچ ایجاد شده و موجب جذب میله آهنی توسط سیم پیچ می شود. انتهای میله آهنی مانند یک سوئیچ عمل کرده و مدار را باز یا بسته می کند. وقتی سیم پیچ مغناطیسی نباشد فنر موجود در رله میله آهنی را به حالت طبیعیش (باز یا بسته) برمیگرداند. در بلوک دیاگرام رله های الکترومکانیکی فنر نشان داده نشده ولی این فنر به صورت داخلی وجود دارد.
