مراحل تست مقاومت با مولتی متر

هنگامی که یک مقاومت از کار می افتد، معمولاً سوخته یا می سوزد. در نتیجه، یا هدایت جریان/سیگنال الکتریکی را متوقف می کند یا در برابر جریان مقاومت نمی کند. اگر فکر می کنید که مقاومتی در مدار خراب شده است یا باید آن را آزمایش کنید، این مراحل که توسط پرچم آماده شده است را دنبال کنید.

مرحله 1: منبع تغذیه را به مدار خاموش کنید

قبل از دسترسی یا شروع آزمایش مدار برای وجود مقاومت، باید دستگاه را از برق اصلی جدا کنید زیرا ممکن است کشنده باشد. اگر باتری دستگاه را تغذیه می کند، آن را بردارید زیرا می تواند منجر به مثبت کاذب شود یا مقادیر اشتباه را در طول آزمایش نشان دهد.

مرحله 2: یک مولتی متر بگیرید

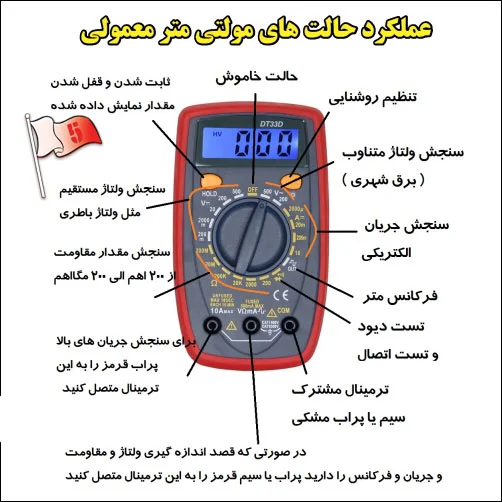

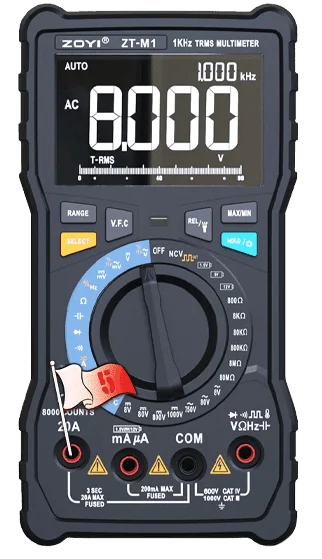

برای آزمایش یا یافتن مقاومت در مدار، به یک مولتی متر با تنظیم مقاومت (ترجیحاً محدوده خودکار) نیاز دارید که میتوانید مولتی متر اتو رنج خود را به کلیک روی این لینک تهیه نمایید. آن را تهیه نمایید. اگر از قبل مولتی متر دارید، کلید مولتی متر را به حالت مقاومت یا تنظیم با نماد Ω (اهم) تغییر دهید.

همچنین، بررسی کنید که آیا خازن بزرگی در مدار وجود دارد یا خیر و قبل از اندازه‌گیری یا آزمایش مقاومت، آن را با کوتاه کردن دو پایانه آن تخلیه کنید. اتصال کوتاه ترمینال های خازن باعث تخلیه کامل آن می شود و از آسیب دیدن مولتی متر یا نمایش مقادیر اشتباه جلوگیری می کند. اکنون شما آماده آزمایش مقاومت در یک مدار هستید.

مرحله 3: مقدار مقاومت را با استفاده از مولتی متر آزمایش یا اندازه گیری کنید

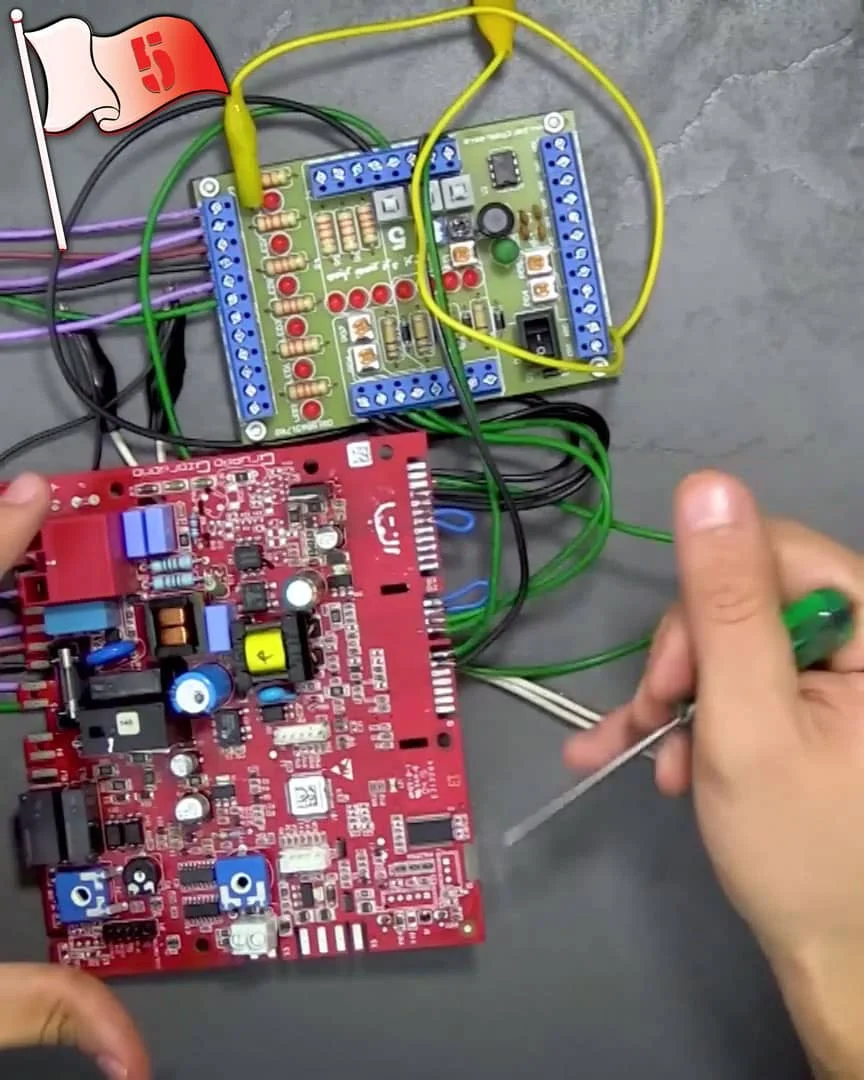

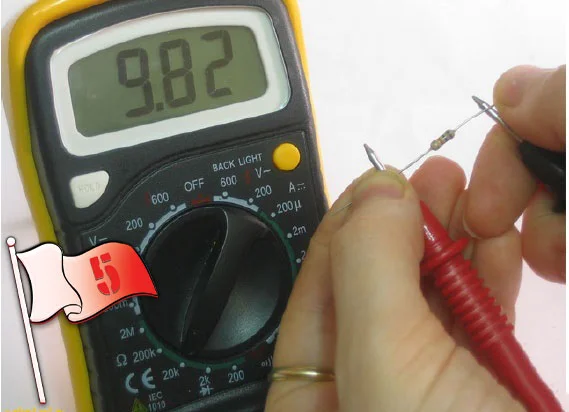

پروب های مولتی متر را به مقاومت روی مداری که فکر می کنید خراب است یا سوخته یا سوخته به نظر می رسد وصل کنید. برای تست مقاومت می توانید پروب ها را به پایانه های مقاومت یا اتصالات لحیم شده روی برد لمس کنید.

با این حال، توصیه پرچم این است که یکی از پایه های مقاومت را از مدار جدا کنید تا نتیجه آزمایش و مقدار دقیق را بدست آورید. پس از اتصال پروب ها به پایانه های مقاومت، مقدار مولتی متر را بررسی کنید.

اگر مقاومت خوب باشد، مولتی متر مقدار خود را بر حسب Ω، kΩ یا MΩ نشان می دهد. با این حال، اگر مقاومت خراب یا آسیب دیده باشد، مولتی متر ممکن است 0 یا 1 را نشان دهد.

اگر مقدار 0 نمایش داده شود، مقاومت آسیب دیده است و جریان نمی تواند از آن عبور کند. اگر مقدار 1 باشد، مقاومت آسیب دیده است و به تمام جریان اجازه عبور می دهد، یعنی دیگر در برابر جریان جریان مقاومت نمی کند. در هر دو مورد باید مقاومت را با مقاومت یکسان جایگزین کنید.

برای آزمایش مقادیر تک تک مقاومت ها (خارج از مدار)، سیم های پروب مولتی متر را به دو ترمینال مقاومت وصل کنید – فرقی نمی کند که به کدام سمت برگردید، زیرا مقاومت ها اجزای جهت دار نیستند. مطمئن شوید که صفحه مولتی متر در حالت اندازه گیری مقاومت قرار دارد. سپس مقدار روی مولتی متر را بررسی کنید.

اگر مولتی متر با دامنه خودکار ندارید، ممکن است مولتی متر مقدار 1 را نشان دهد که نشان می دهد مقدار مقاومت برای اندازه گیری خیلی زیاد است. در چنین حالتی، صفحه کلید روی مولتی متر را به تنظیمات مقدار مقاومت بالاتر بچرخانید. اگر همچنان عدد 1 را نشان می دهد، احتمالاً مقاومت آسیب دیده است و باید تعویض شود.

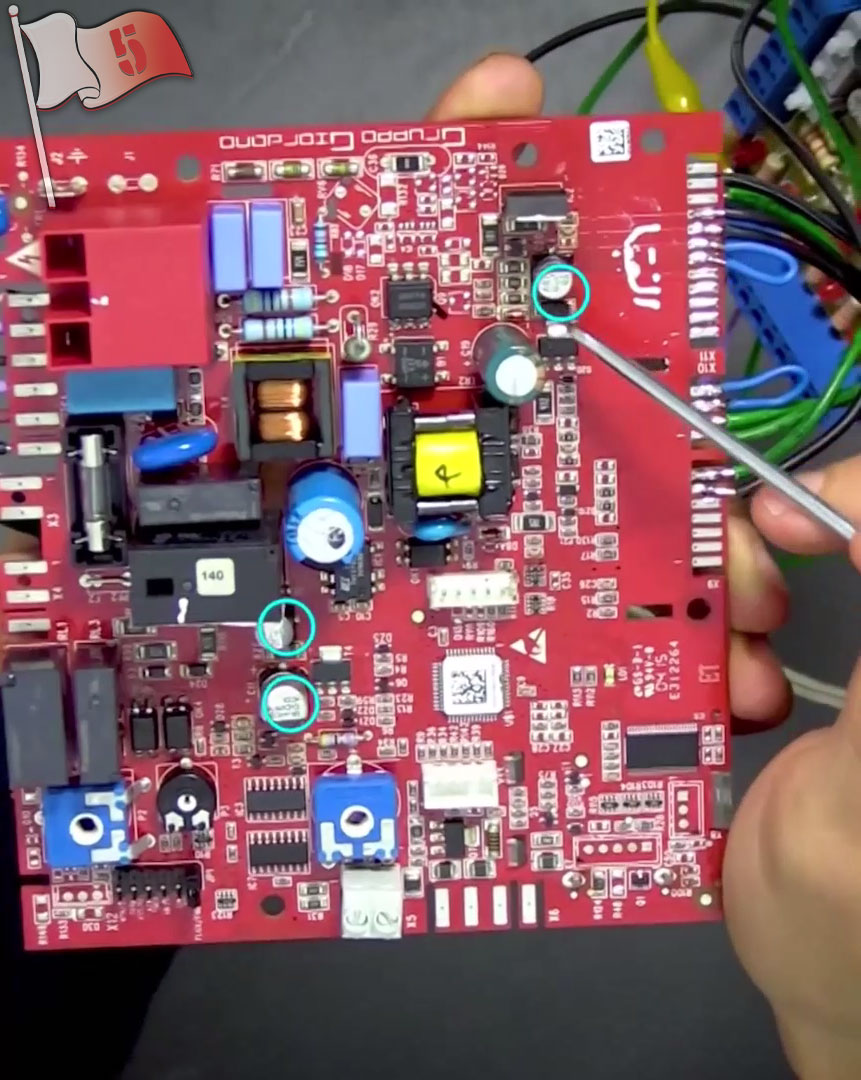

به طور مشابه، برای بررسی اینکه آیا یک مقاومت SMD (دستگاه نصب سطحی) کار می کند یا خیر، می توانید مقادیر مقاومت SMD را آزمایش یا اندازه گیری کنید. دو پروب مولتی متر را به پایانه های مقاومت SMD وصل کنید و مقدار روی مولتی متر را بررسی کنید.

یافتن مقادیر مقاومت بدون مولتی متر

شما نمی توانید مقدار مقاومت کوتاه یا آسیب دیده را با استفاده از مولتی متر اندازه گیری کنید. با این حال، می توانید نوارهای رنگی روی مقاومت را بخوانید تا مقدار آن را بیابید.

به عنوان مثال، اگر یک مقاومت چهار بانده استاندارد (فلز، فیلم کربن یا فیلم اکسید فلز) دارای سه باند اول قرمز، سیاه و قرمز باشد، مقدار آن را می توان به صورت زیر محاسبه کرد:

20 x 10² = 2000Ω (اهم) یا 2kΩ (کیلوم)

مقادیر مقاومت SMD

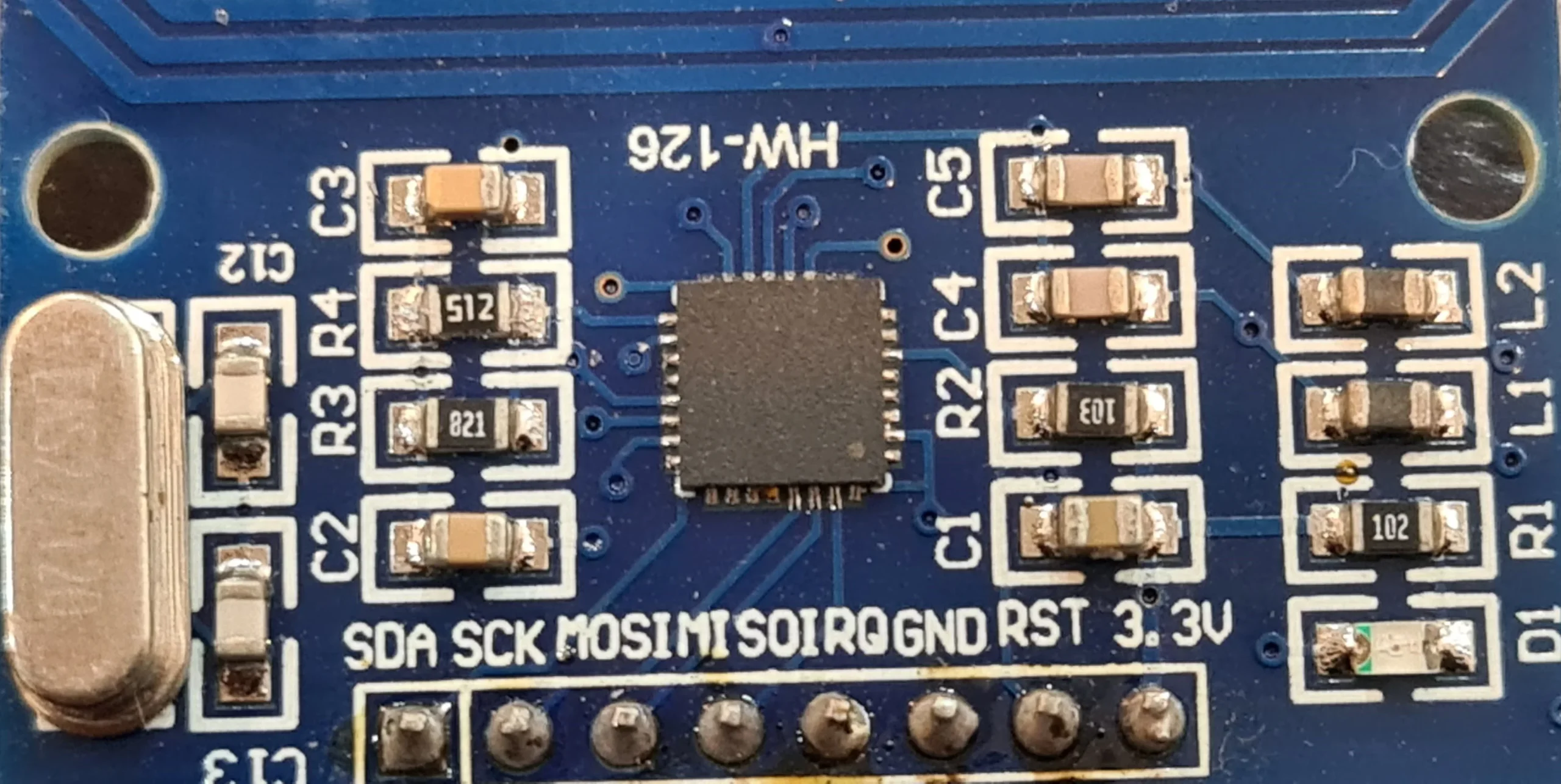

به جای نوارهای رنگی، مقاومت های SMD سه یا چهار رقم روی آنها نوشته شده است که می توانید آن را برای محاسبه مقدار مقاومت تفسیر کنید. در یک مقاومت سه رقمی SMD، رقم سوم مقدار شاخص/قدرت ضریب 10x را نشان می دهد.

به عنوان مثال، یک مقاومت SMD با مقدار 102 نشان دهنده 10 (دو رقم اول) x 10² (رقم سوم) = 1000Ω یا 1kΩ است.

512 = 51 x 10² = 5100Ω یا 5.1kΩ

821 = 82 x 10¹ = 820Ω یا 0.820kΩ

در یک مقاومت چهار رقمی SMD، مقدار چهارم نشان دهنده مقدار شاخص/قدرت ضریب 10x است. به عنوان مثال، 8210 = 821 x 10º = 821Ω. به طور مشابه، 8211 = 821 x 10¹ = 8210Ω (8.21kΩ) و 8212 = 821 x 10² = 82100Ω (82.1kΩ)

اگر یک مقدار R بین ارقام مقاومت SMD وجود داشته باشد، یک نقطه اعشار را نشان می دهد. به عنوان مثال، 1R50 یا 1R5 1.5Ω است.

هنگامی که مقدار مقاومت را پیدا کردید، مقاومت آسیب دیده را با مقاومت جدید جایگزین کنید. می توانید یک مقاومت جدید را از فروشگاه اینترنتی لوازم الکترونیکی یا سرگرمی اطراف تهیه کنید و با لحیم کردن آن و سپس لحیم کردن مقاومت جدید، مقاومت را جایگزین کنید. اگر تجربه ندارید یا هرگز قطعه ای را لحیم نکرده اید، نحوه لحیم کاری را یاد بگیرید.

آیا تعویض یک مقاومت مدار را برطرف می کند؟

لازم نیست. اگر مقاومت به دلیل خرابی سایر اجزای مدار یا منبع تغذیه بالا آسیب دید، باید به دنبال منبع مشکل باشید، زیرا مقاومت جدید ممکن است مدت زیادی دوام نیاورد و به زودی نیاز به تعویض داشته باشد.

با این حال، ارزش امتحان کردن را دارد. اگر مقاومت به دلیل مشکلات موقتی مانند افزایش ولتاژ از کار افتاده است، می توانید از محافظ برق برای محافظت از مدارها و وسایل خود استفاده کنید.
